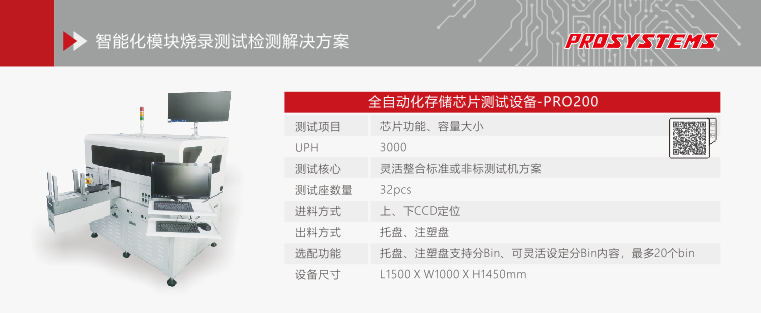

全自动化存储芯片测试设备-PRO200

发布时间:2023-05-01 17:35:17人气:549


全自动芯片测试机:是基于深圳市浦洛电子科技有限公司量产型全自动芯片烧录测试机Pro360&PG340设备平台,研发的一款离线式芯片测试设备ATH360。设备主要的传动部件使用精密研磨滚珠丝杆、直线导轨伺服电机控制系统。设备使用Adlink工控平台配合上下CCD精密定位,是一款高响应,高稳定性的自动化设备。同时设备含有声光报警系统,安全光栅系统,设备符合电子类设备的ESD及接地规范。

产品说明:产能、高精度

  • 高产能、高精度;

  • 配备4PCS贴片机级吸嘴头,取放周期约5.76S/4Pcs;

  • 设备主要传动结构使用进口精密丝杆伺服系统,设备稳定可靠;

  • 精密真空吸盘系统,采用日本原装真空产生器,吸嘴各自独立运行

  • 搭配精密CCD组件定位,上CCD(选装)可扫描二维码和调机定位,下CCD相机飞行拍照;

  •          设备可根据TRAY盘间距系统智能选择吸嘴产品取放模式;

系统参数

1. 设备支持芯片范围6*6mm-16*20mm芯片产品;

2.设备方案暂时配置一台显示器,依照实际需要选择切换到不同的工控机与测试电脑;

3.设备人性化界面,容易操作,生产数量即时显示并记录保存,方便生产管理:

4.强大的数据安全保障;高效率的量产模式;具备标准编程接口、方便定制各种算法;

5.一机可以替代10 人工作量;一人可操作多台,大幅降低人工成本;

6换线时间:<20分钟(软件装载、适配器更换、tray位置校正、调校等全过程时间);

7.抛料率:<3‰(连续作业24小时抛料数量计算,插座完好状态,不含原材不良导致的抛料);

8.时间稼动率:>99% (计算方法(1-设备故障总时间/设备运行总时间)*100% 以一个月为单位计算)相关技术参数;

控制精度:

1.X、Y轴伺服电机+精密进口滚珠丝杆,精度:X轴±0.02mm;Y轴±0.02mm;

2.Z轴步进电机+精密同步带,Z轴±0.05mm; U(θ)轴±0.15度;

3.包含精密上CCD(组件坐标调整);下CCD定位系统(芯片定位)下CCD随着Y轴移动;

进出料装置:

TR29M(改)多组TRAY盘供料机;

支持定制单盘NG出料系统;(适合NG品少产品,性价比更高)

支持选配编带出料系统,使用时需要移除补料盘组件;

其他参数:

1控制系统:Adlink工控机,Windows 10 系统/19寸液晶显示器(16:9) 。

2. 电源 :工作电压:190~240V/50Hz, 功率:2.0KW;

3.空压:0.5-0.7Mpa;

4.噪声:小于80分贝;

5.主机尺寸:L1500 X W1000 X H1450mm(含脚垫100mm/不含报警灯高度400mm);

6.主机净重:700kg(以实际出货为准)
