什么是LGA、PGA、BGA类型的封装？众所周知，CPU封装的类型主要为三种：LGA，PGA，BGA，其中LGA封装是最常见的，intel处理器都是采用这种类型的封装，而PGA封装则是AMD常用的一种封装类型。而今天装机之家帮大家科普一下关于CPU封装的知识，带来LGA、PGA、BGA三种封装方式对比，希望大家会喜欢。

什么是CPU的封装？

CPU的物理结构由晶圆与PCB加上其他电容等单元构成的。

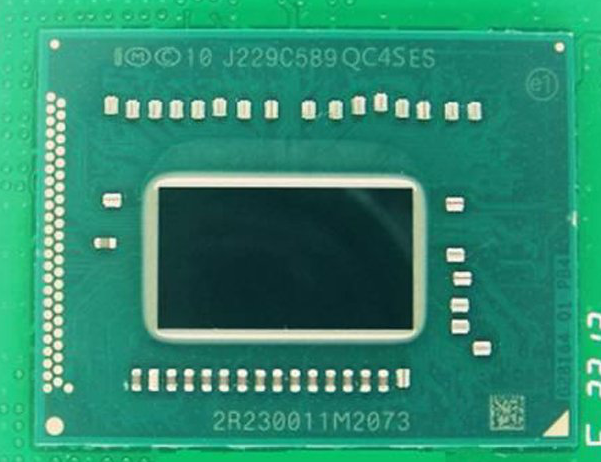

晶圆

至于晶圆为什么是圆的，主要是因为工艺以及后期方便切割以及利用率的考虑。那么切割下来一个小方块就是CPU上的一个晶圆了。

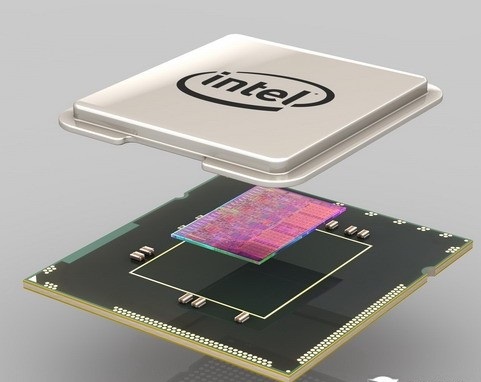

▲CPU的物理构成。那么一颗CPU晶圆切割下来，与PCB连接，然后加上或者不加上保护盖，这就是一个完整的CPU了。

但是！一颗CPU并不能可以工作了，他需要和主板连接，那么这个与主板连接的方式，就叫做封装。（有点小饶，但是相信你可以明白）

封装的类型主要为三种：LGA，PGA，BGA。

LGA：

LGA的全称叫做“land grid array”，或者叫“平面网格阵列封装”。

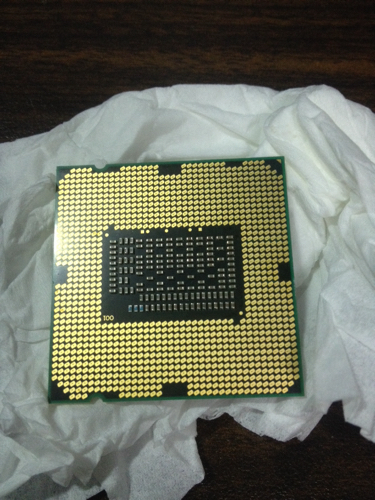

▲我们平时常见的Intel CPU基本都采用了这样的封装方式。

如：

Intel自775之后的所有桌面处理器

AMD 皓龙、霄龙、TR等处理器

这种封装方式的特点就是触点都在CPU的PCB上，而整个CPU的背部就像网格一样覆盖在CPU背部，而为了能够让主板与CPU连通，主板则承担了提供针脚的工作。所以你会看到只要是LGA封装的CPU，针脚必然都在主板上，而且LGA的封装由于针脚设计的问题，相对来说比较脆弱，而主板针脚损坏了，就极有可能意味着整个主板的损坏了。

PGA：

PGA的全称叫做“pin grid array”，或者叫“插针网格阵列封装”。

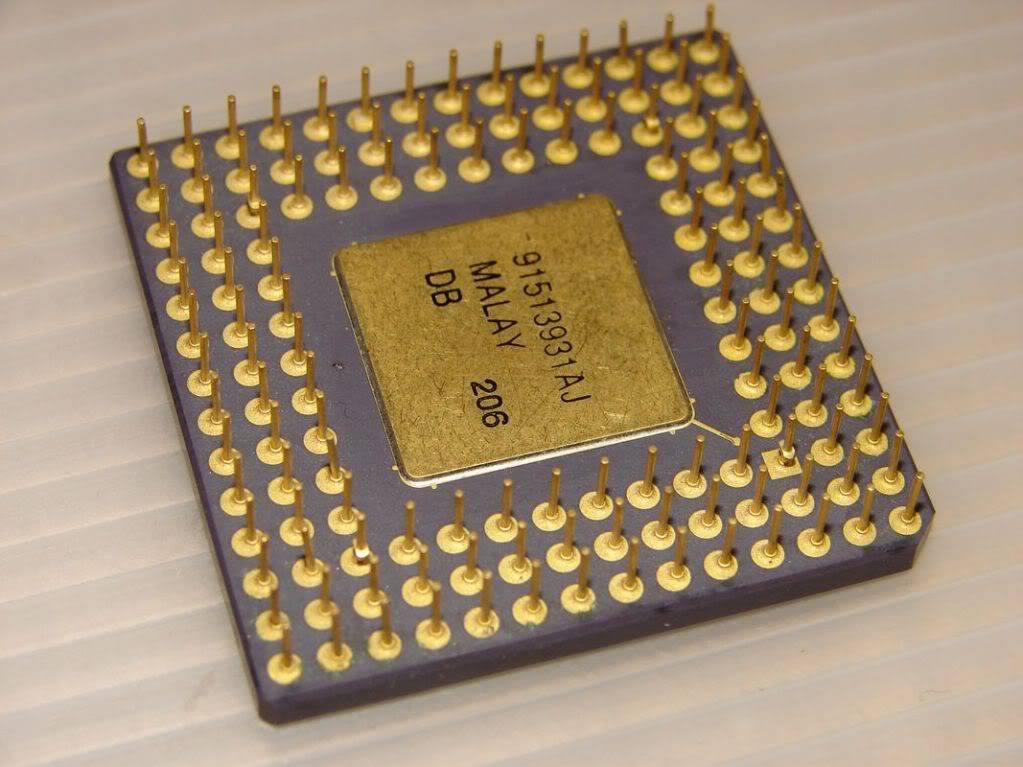

▲PGA封装方式。

如：

intel 775以前的大部分桌面处理器

AMD 几乎全部的家用桌面处理器

intel 大部分以M，MQ结尾的移动处理器

和LGA相反，PGA则是把针脚集中在了CPU的PCB身上，所以你会看到CPU身上会有一堆的针脚，而主板只需要提供插入针脚的插孔就好了。而且由于本身需要多次移动，PGA的针脚相对于LGA来说强度会更高，即使出现了弯曲，也能通过相对简单的方法恢复。可以说在保护上PGA是比LGA好很多的。

BGA：

BGA的全称叫做“ball grid array”，或者叫“球柵网格阵列封装”。

▲bga封装方式。

举例：

intel所有以H，HQ，U，Y等结尾，包括但不限低压的处理器。

AMD 低压移动处理器。

所有手机处理器。

BGA可以是LGA，PGA的极端产物，和他们可以随意置换的特性不同，BGA一旦封装了，除非通过专业仪器，否则普通玩家根本不可能以正常的方式拆卸更换，但是因为是一次性做好的，因此BGA可以做的更矮，体积更小。

三种封装方式对比：

严格来说，大家各有胜负，并没有谁最好。

LGA：相比较于PGA而言，体积更小，相比于BGA而言具有更换性。但是对于更换过程中的操作失误要求更严格。

PGA：在三种封装中体积最大，但是更换方便，而且更换的操作失误要求低。

BGA：三种封装中体积最小，但是更换接近于0，同时由于封装工艺问题，BGA的触点如果在封装过程中没有对准或者结合，极有可能意味着报废，所以相比于LGA，PGA成品率更低。

毫无疑问，LGA和PGA是推动着我们DIY爱好者发展的主要道路。但是随着处理器的发展，特别是移动领域。但是随着移动处理器的发展，Intel自四代过后逐渐放弃推出采用PGA封装的移动处理器，改用BGA封装，无疑这样的举动将会大挫未来的笔记本DIY玩家。而BGA封装的处理器，极有可能随着主板一起报废，对于热爱捡垃圾的垃圾佬来说，这简直是一场浪费行为。

不过话说回来封装方式，这三种封装方式仅仅是CPU和主板交互的一种方式而已。也正是因为他只是一种方式，这也就意味着，BGA的CPU通过一个简单的PGA PCB板，让本来只是BGA的CPU变成PGA。

而这一举措的出现，无疑意味着BGA处理器可以再次迸发光芒。早在二三代酷睿处理器，就曾出现了通过PCB实现BGA转PGA封装的处理器，这些处理器可以说是很大程度上的丰富了DIY CPU市场。
